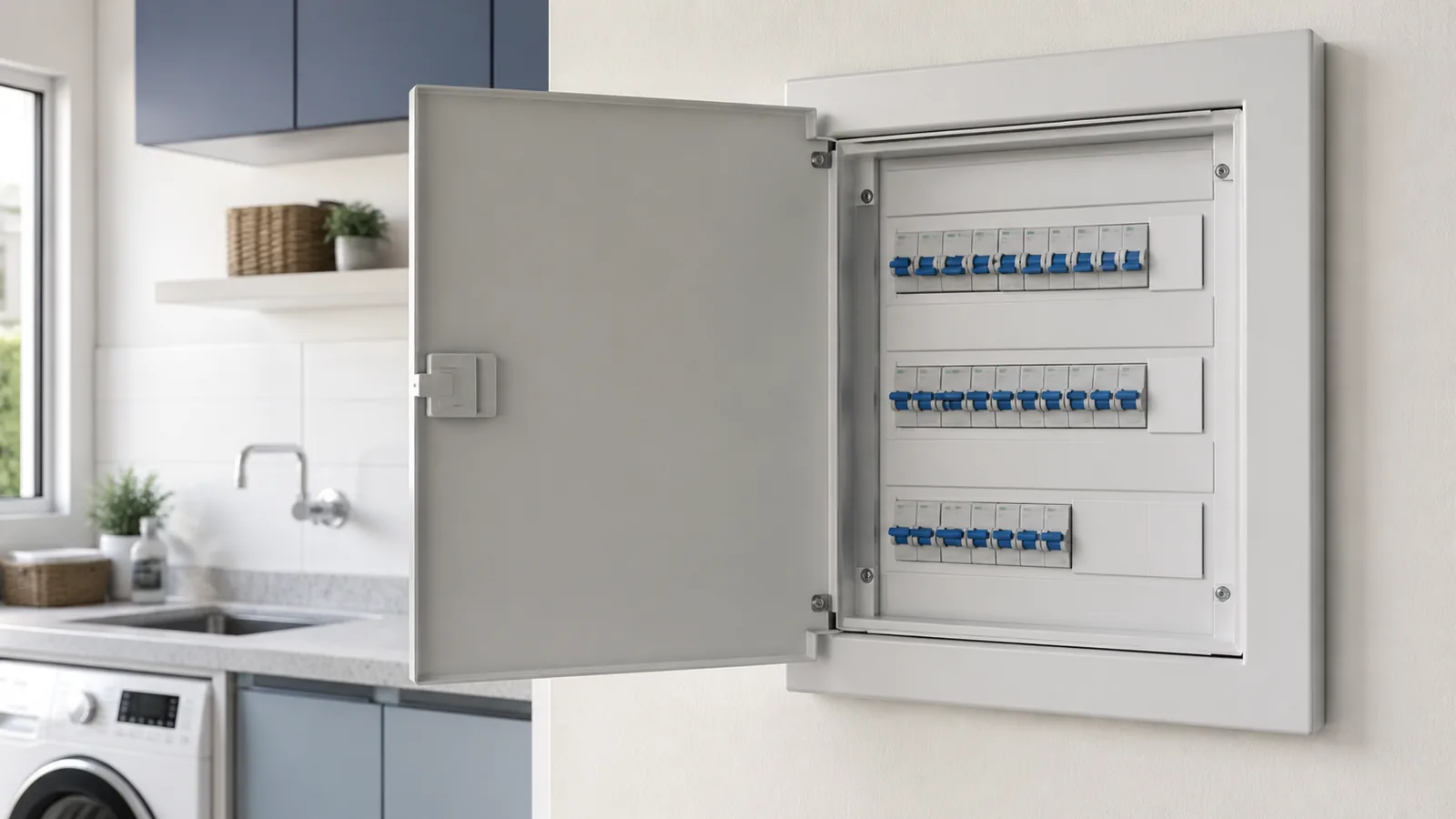

O que é o quadro elétrico e qual é sua função

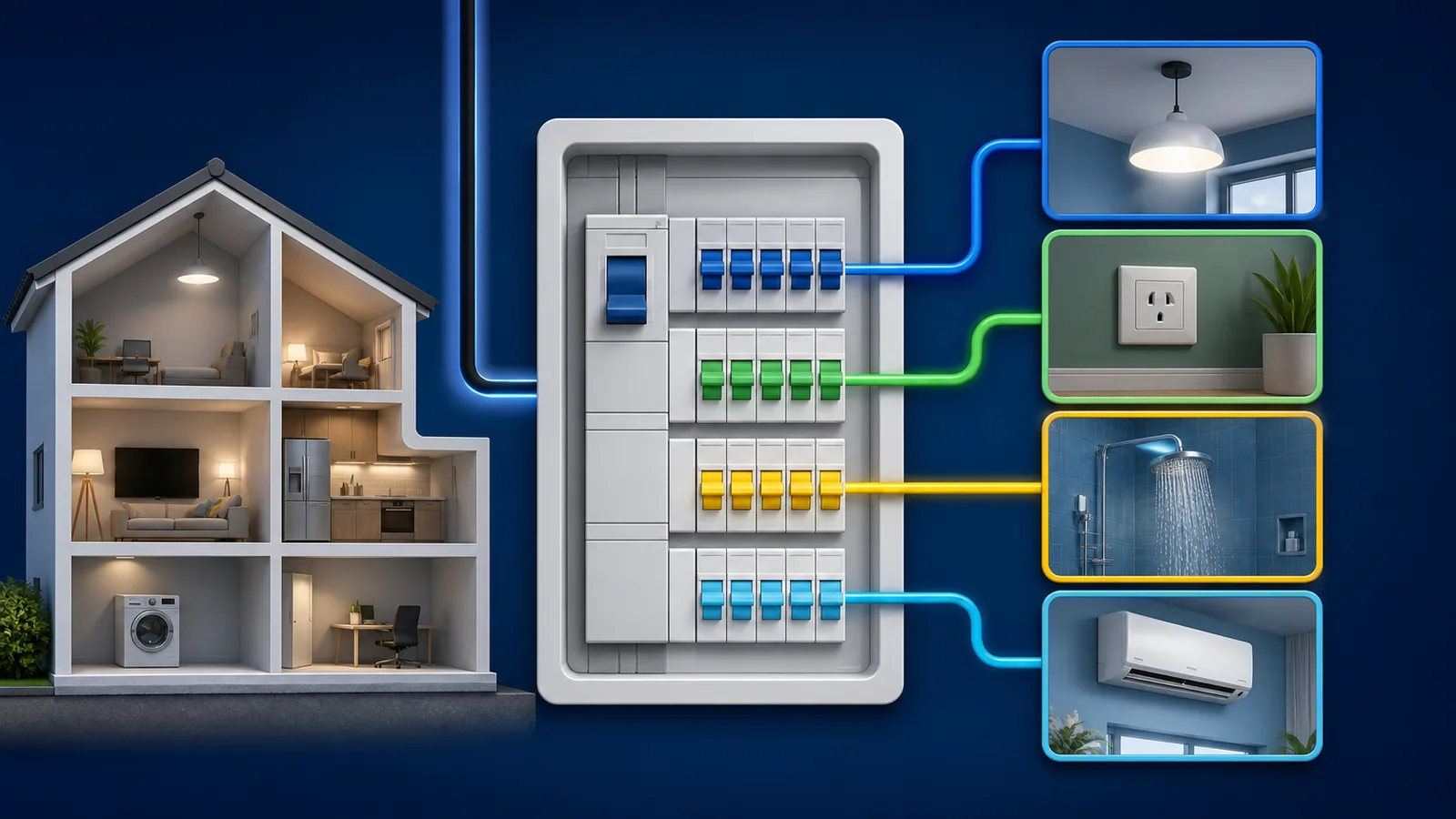

O quadro de distribuição é o ponto em que a energia recebida pelo imóvel é separada em circuitos. Um circuito reúne condutores, pontos de uso e seu dispositivo de proteção. Essa divisão permite que iluminação, tomadas e equipamentos de maior potência sejam organizados conforme o projeto, facilitando uso, manutenção e desligamento de uma parte da instalação.
O material didático da Rede e-Tec/MEC diferencia o circuito de alimentação, que chega ao quadro, dos circuitos terminais que seguem para lâmpadas e tomadas. Na prática, o quadro não cria capacidade elétrica: ele organiza uma instalação que precisa ter condutores, conexões, proteções e cargas compatíveis entre si.
- receber a alimentação e permitir o seccionamento geral da instalação;
- distribuir a energia entre circuitos identificados;
- abrigar disjuntores e outros dispositivos previstos no projeto;
- permitir que uma falha em um circuito seja tratada sem improvisação;
- manter partes energizadas protegidas por caixa, tampa e espelhos adequados.
Para que servem disjuntores e outras proteções
O disjuntor termomagnético interrompe o circuito diante de sobrecarga ou curto-circuito. Sua corrente nominal precisa corresponder aos condutores e à forma como o circuito foi projetado. Trocar um disjuntor por outro de maior amperagem sem redimensionar toda a instalação pode deixar a fiação exposta a aquecimento excessivo.
Outros dispositivos podem ter funções diferentes. O DR atua diante de fuga de corrente e contribui para a proteção contra choque; o DPS é destinado à proteção contra surtos. A presença, seleção e coordenação dessas proteções dependem das características da instalação. Uma foto externa não permite confirmar se o conjunto está corretamente dimensionado.
Sinais que podem indicar quadro inadequado
Observe somente a parte externa, sem retirar tampa, espelho ou componentes. Cheiro de queimado, ruído de crepitação, escurecimento, plástico deformado e calor perceptível sem tocar indicam que o uso deve ser interrompido quando isso puder ser feito com segurança. Fumaça, faíscas ou princípio de incêndio exigem afastamento e Corpo de Bombeiros pelo 193.
Desarmes recorrentes também merecem investigação. Eles podem ter origem no circuito, em uma carga, em uma conexão ou no próprio dispositivo; substituir o quadro inteiro sem diagnosticar a causa pode não resolver. Registre qual área perdeu energia, quais aparelhos estavam ligados e se o evento ocorreu imediatamente ou depois de algum tempo.
- porta, tampa ou espelho quebrado, solto ou com aberturas indevidas;
- marcas escuras, odor, ruído ou deformação visível;
- disjuntores desarmando repetidamente ou sem causa conhecida;
- circuitos sem identificação ou identificação que não corresponde ao imóvel;
- muitos circuitos concentrados, componentes improvisados ou quadro sem espaço;
- ampliações e novas cargas adicionadas sem revisão do projeto.
Falta de espaço e ampliação da instalação
A instalação de chuveiro, forno, ar-condicionado, bomba, carregador ou novos ambientes pode exigir circuitos dedicados e revisão da demanda. Se o quadro não possui espaço físico e capacidade compatível para a ampliação, não é correto encaixar componentes, compartilhar proteções ou concentrar cargas por conveniência.
O eletricista precisa verificar o caminho completo: padrão de entrada, alimentação, quadro, condutores, aterramento, circuitos e cargas. Em alguns casos a substituição do quadro faz parte da adequação; em outros, o problema está em um circuito específico ou no fornecimento disponível.
Quadro antigo precisa sempre ser trocado?
Não. A idade isolada não define a substituição. Um quadro antigo pode exigir troca porque está deteriorado, usa componentes incompatíveis com a instalação atual, não oferece proteção mecânica adequada ou não comporta a organização e os dispositivos necessários. Já um quadro mais novo também pode estar inadequado se foi montado ou ampliado sem projeto.
A decisão deve resultar de inspeção, medições e levantamento das cargas. O profissional pode propor correção localizada, reorganização documentada, substituição de componentes compatíveis ou troca completa. Peça que a proposta explique a causa, o escopo e quais circuitos serão verificados.
Trocar o quadro é diferente de corrigir um circuito
Se apenas uma tomada aquece ou um aparelho provoca desarme, a origem pode estar naquele ponto, no equipamento ou no circuito. Um quadro novo não corrige automaticamente condutor inadequado, emenda ruim, isolamento deteriorado ou carga incompatível espalhada pelo imóvel.
Da mesma forma, substituir somente um disjuntor não corrige falta de espaço, ausência de identificação ou conjunto deteriorado. O diagnóstico deve delimitar o que pertence ao quadro e o que pertence aos circuitos antes de definir o serviço.
Quando solicitar avaliação profissional
Solicite avaliação diante de qualquer sinal de aquecimento ou dano, desarmes repetidos, reforma, compra de equipamento potente, ausência de documentação ou dúvida sobre a capacidade da instalação. Não abra o quadro, toque barramentos, aperte conexões, troque disjuntores nem tente aumentar amperagem.
Informe tipo de imóvel, cargas novas, áreas afetadas, frequência dos sintomas e fotos apenas da parte externa quando for seguro. A disponibilidade de profissionais varia conforme o serviço e a região; o pedido não substitui atendimento emergencial.
Dúvidas frequentes
Perguntas sobre segurança elétrica
Como saber se o quadro elétrico está sobrecarregado?
Desarmes, aquecimento, odor e novas cargas são sinais para investigar, mas não confirmam sozinhos uma sobrecarga. O eletricista precisa identificar circuitos, medir cargas e conferir condutores e proteções.
Posso trocar um disjuntor por outro mais forte?
Não sem dimensionamento profissional. Aumentar a corrente do disjuntor pode retirar a proteção compatível com a fiação e permitir aquecimento perigoso dos condutores.
Quanto tempo dura um quadro elétrico?
Não existe prazo único que determine a troca. Conservação, componentes, ambiente, carga, ampliações e compatibilidade com a instalação atual precisam ser avaliados em conjunto.
Trocar o quadro resolve disjuntor desarmando?
Somente se a causa estiver no quadro ou fizer parte de uma inadequação mais ampla. Falha em aparelho, conexão, tomada, condutor ou circuito pode continuar mesmo depois da troca.
