Para que serve o aterramento
Equipamentos de classe I podem ter partes metálicas acessíveis ligadas ao condutor de proteção. Em uma falha de isolamento, esse caminho contribui para que a corrente não dependa do corpo de uma pessoa e para que a proteção prevista atue. O Inmetro relaciona o terceiro pino justamente à conexão de proteção exigida por determinados aparelhos.
Aterramento não é um acessório isolado nem substitui disjuntor, DR, isolamento ou dimensionamento. O resultado depende do esquema adotado, da continuidade dos condutores, das conexões, do eletrodo e da coordenação com os demais dispositivos.

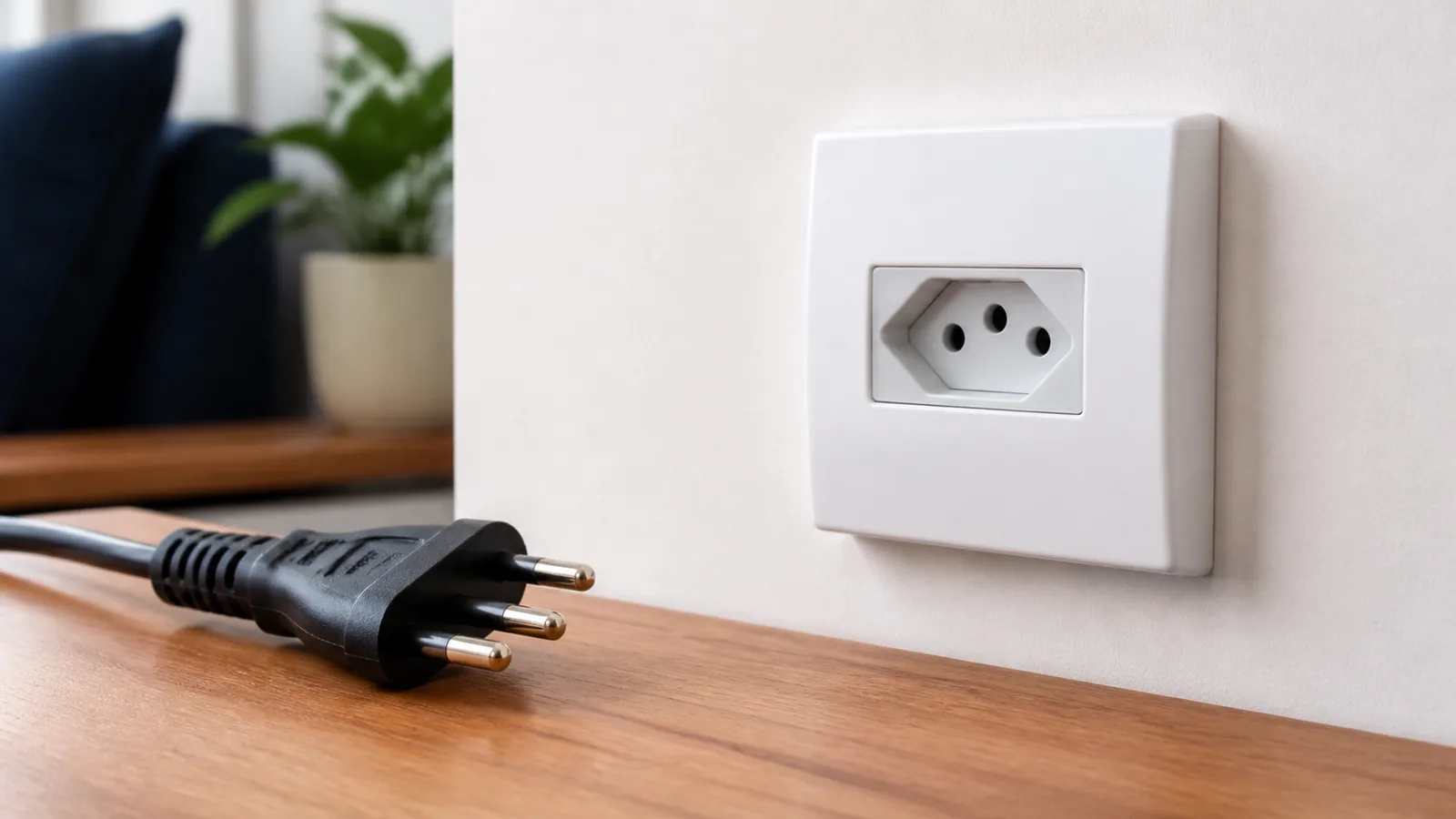

Terceiro pino não prova que há aterramento
O padrão brasileiro de plugues e tomadas permite a conexão correta de aparelhos que precisam de condutor de proteção. Entretanto, a parte visível pode ter sido instalada sem que o contato esteja ligado, ou a continuidade pode ter sido interrompida em algum ponto da instalação.
Também existem aparelhos de dupla isolação com dois pinos e sem conexão de terra, como explica o Inmetro. Portanto, quantidade de pinos não é teste de qualidade da rede. Não abra a tomada para conferir fios e não use adaptadores para remover o pino de proteção.
Terra e neutro não são intercambiáveis
O neutro participa do circuito de alimentação e pode conduzir corrente em operação normal. O condutor de proteção tem função de segurança. Material didático público de instalações prediais alerta que o condutor de proteção não deve ser usado como neutro nem interligado a ele ao longo da instalação interna fora dos pontos definidos pelo esquema.
Fazer uma ponte entre neutro e terra na tomada cria aparência de conexão sem constituir aterramento correto e pode introduzir risco. Não tente identificar condutores por cor, improvisar haste ou reproduzir ligações encontradas na internet.

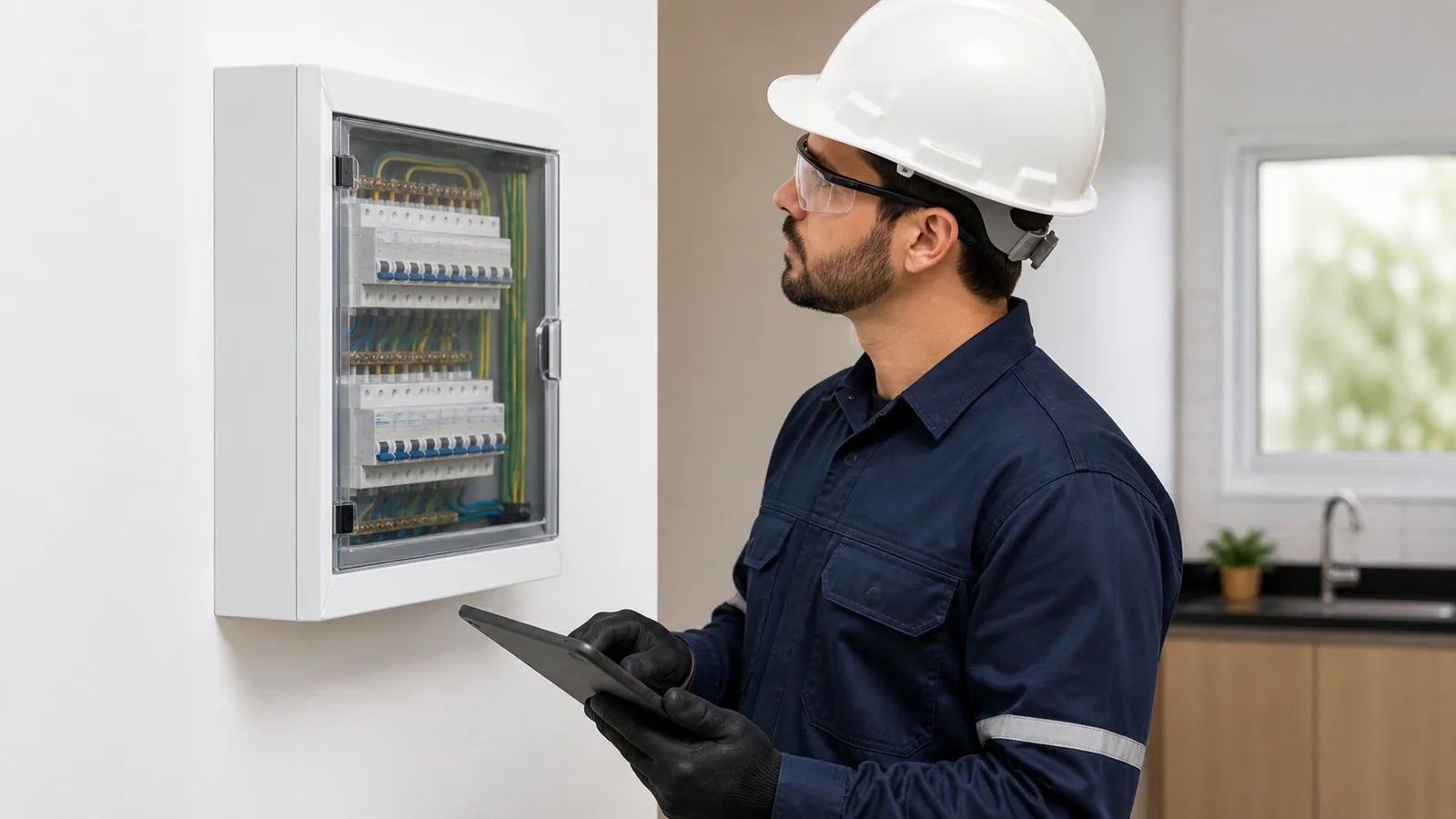

Como o eletricista verifica se o sistema existe
O profissional começa pelo histórico e pela documentação disponível, identifica o esquema da instalação e inspeciona quadro, barramentos, condutores de proteção e pontos acessíveis. Com procedimentos seguros, pode testar continuidade, condições do eletrodo e parâmetros necessários à atuação das proteções.
Um testador simples de tomada pode apontar algumas combinações de ligação, mas não comprova sozinho a integridade do aterramento em todas as condições. Medir tensão entre contatos também não substitui os ensaios adequados e pode expor uma pessoa sem qualificação a partes energizadas.
- identificação do esquema e da origem da alimentação;
- inspeção do quadro e dos barramentos sem improvisação;
- continuidade do condutor de proteção até os pontos;
- condição das conexões e equipotencialização;
- avaliação do eletrodo e medições aplicáveis;
- compatibilidade com DR, disjuntores e circuitos existentes.
Sinais que justificam avaliação
Choque ou formigamento ao tocar carcaça metálica, adaptadores eliminando o terceiro pino, tomadas antigas sem contato de proteção, reforma, instalação de cargas novas e ausência de informação sobre a rede justificam avaliação. Desarmes, aquecimento ou marcas também precisam de diagnóstico, mas podem ter outras causas.
Se houver choque, cheiro de queimado, faísca ou aquecimento, interrompa o uso quando isso puder ser feito com segurança e procure eletricista. Não toque novamente para confirmar e não manipule o quadro. Em fumaça ou princípio de incêndio, afaste-se e acione o Corpo de Bombeiros pelo 193.
O que informar no pedido de avaliação
Informe tipo e idade aproximada do imóvel, reforma anterior, tomadas de dois ou três contatos, equipamentos envolvidos, sintomas e existência de DR ou documentação, se souber. Envie fotos apenas da parte externa de tomadas e quadro, sem remover tampas.
Peça que a proposta descreva levantamento, medições, correções previstas, materiais, identificação dos circuitos e teste final. A disponibilidade de profissionais depende do serviço e da região; o pedido não substitui resposta emergencial.
Dúvidas frequentes
Perguntas sobre segurança elétrica
Como saber se minha casa tem aterramento?
A confirmação exige verificar condutor de proteção, quadro, conexões, eletrodo e medições. A tomada de três contatos ou um testador simples não comprovam tudo isso sozinhos.
Tomada de três pinos significa que existe fio terra?
Não necessariamente. O formato permite a conexão, mas o contato pode não estar ligado ou pode haver descontinuidade na instalação.
Posso ligar o terra no neutro da tomada?
Não. Terra e neutro têm funções distintas, e uma ponte local é uma improvisação perigosa que não substitui o esquema correto de aterramento.
Aterramento substitui o DR?
Não. Eles cumprem funções relacionadas, mas diferentes, e precisam ser coordenados com disjuntores, condutores e o projeto da instalação.
